Lab1

思考题

Thinking 1.1 在阅读 附录中的编译链接详解 以及本章内容后，尝试分别使用实验环境中的原生 x86 工具链（gcc、ld、readelf、objdump 等）和 MIPS 交叉编译工具链（带有mips-linux-gnu- 前缀，如 mips-linux-gnu-gcc、mips-linux-gnu-ld），重复其中的编译和解析过程，观察相应的结果，并解释其中向objdump传入的参数的含义。

  1. x86编译解析

    1

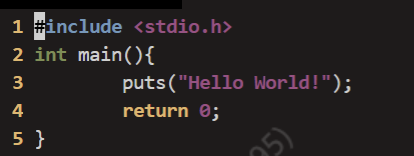

    vim hello.c

    1

    1

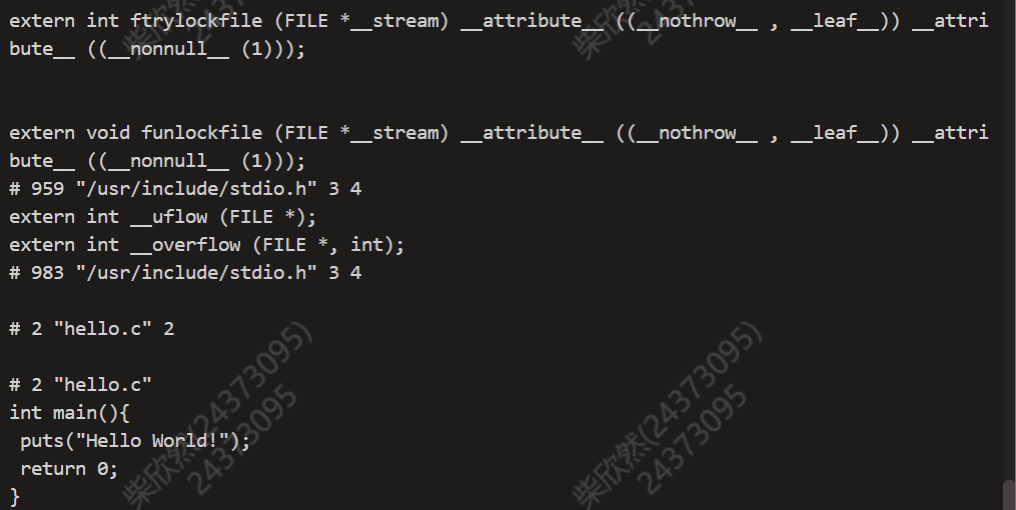

    gcc -E hello.c//预处理

    e

    1
    2
    3
    4
    //只编译不链接

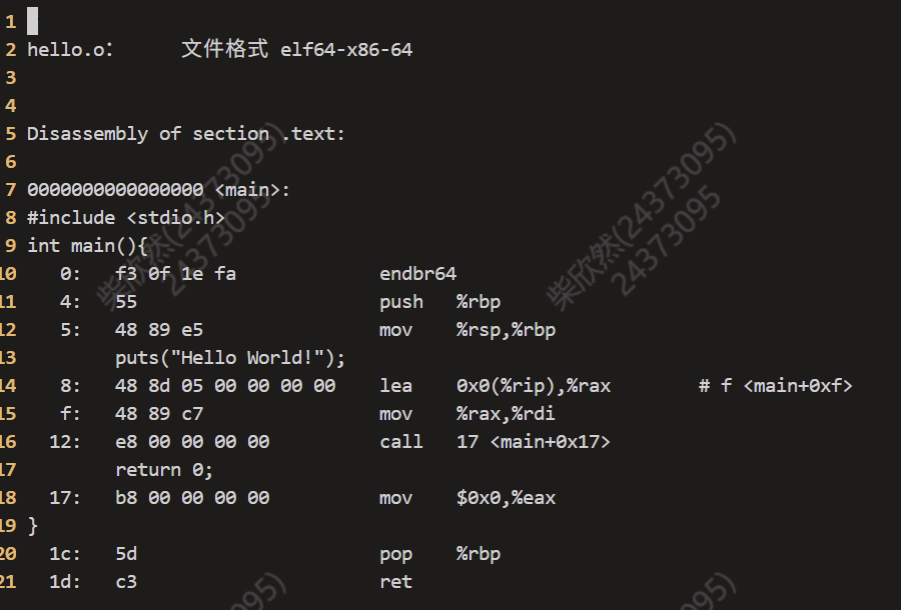

    gcc -g -c hello.c
    //反汇编解析
    objdump --section=.text--disassemble=main--source hello.o > out.txt

    o

    1
    2
    3
    4
    //编译并链接
    gcc -g -static hello.c -o hello
    //反汇编解析

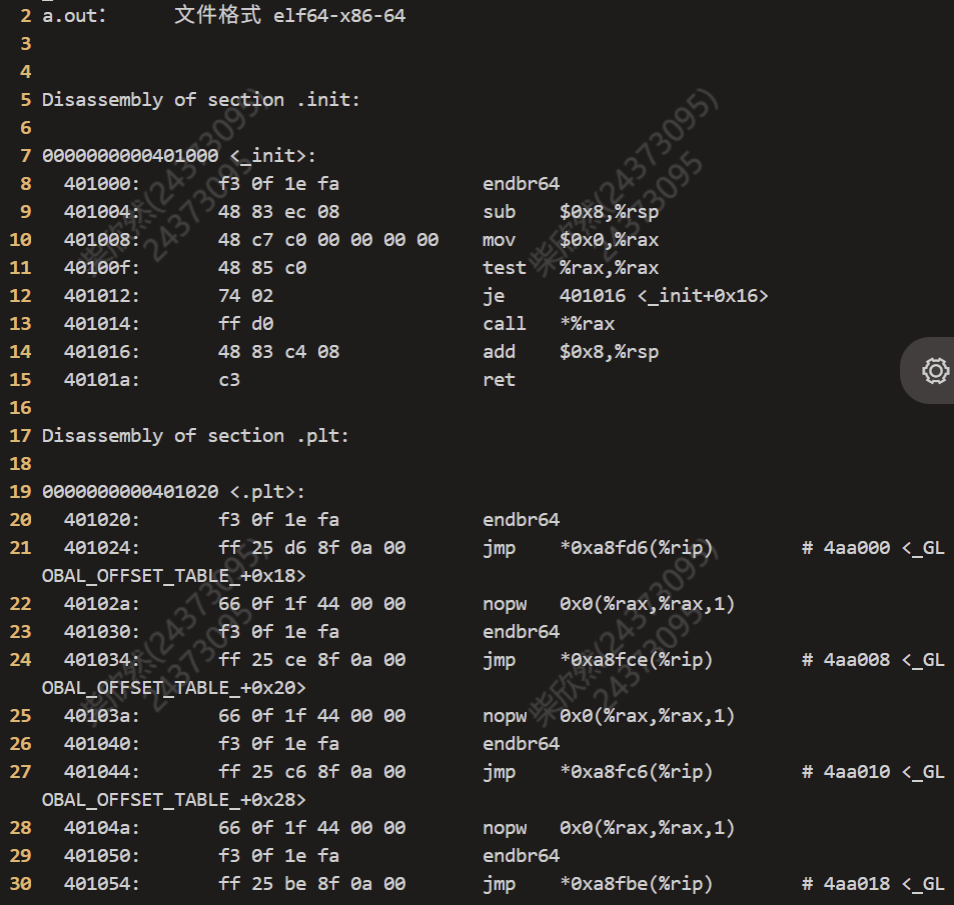

    objdump --disassemble --source hello > out2.txt

    1

  2. mips交叉编译

1

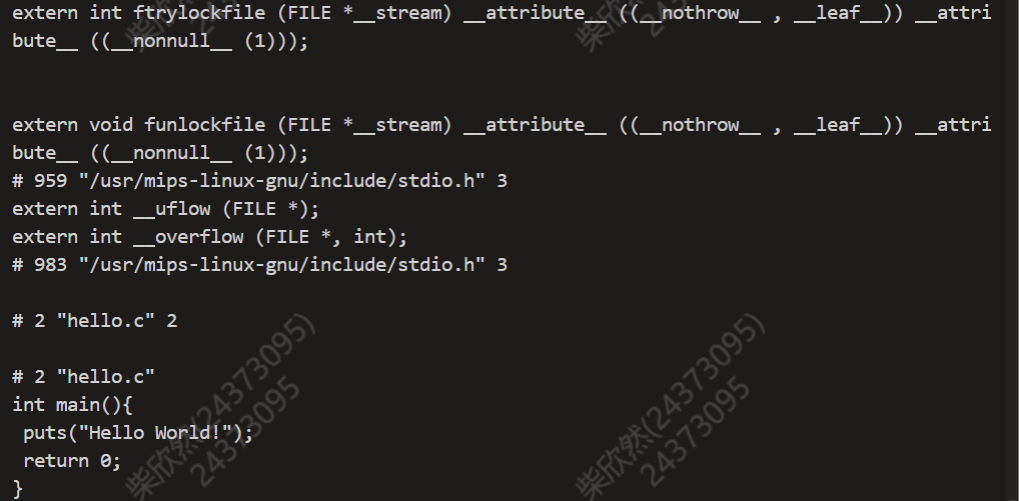

mips-linux-gnu-gcc -E hello.c//预处理

e

1
2

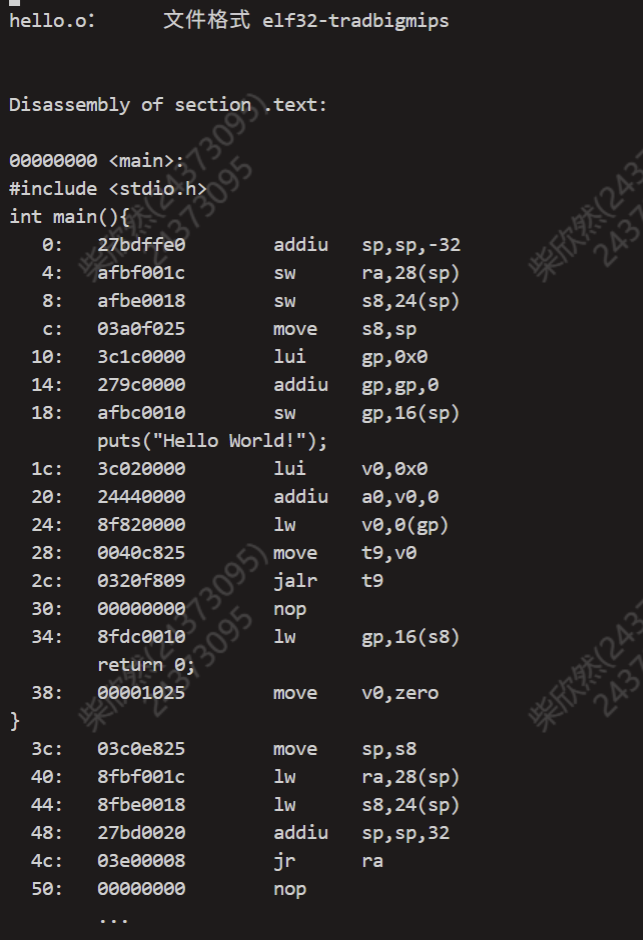

mips-linux-gnu-gcc -g -c hello.c//只编译不链接

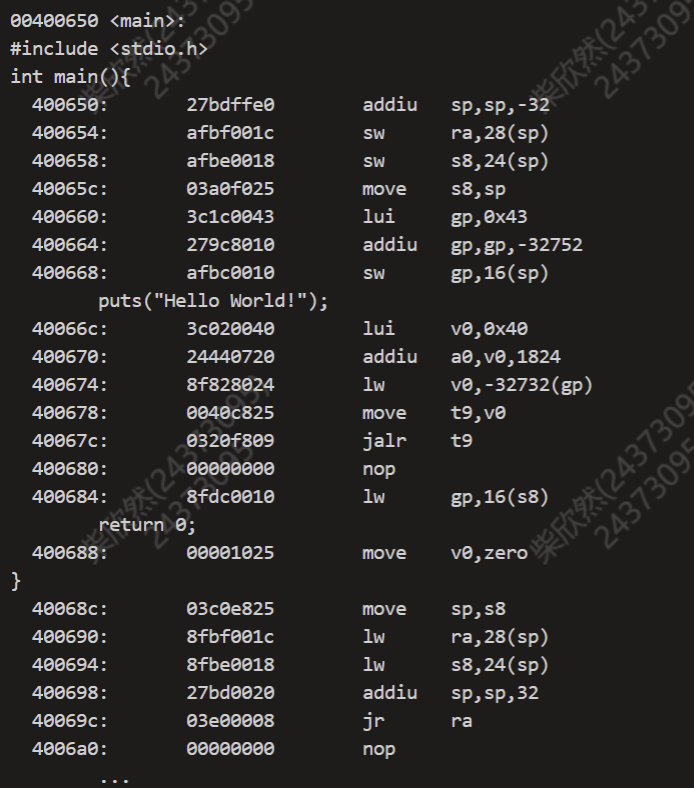

mips-linux-gnu-objdump -d -S hello.o > out.txt//反汇编解析

o
1
2
mips-linux-gnu-gcc -g -static hello.c -o hello//编译并链接
mips-linux-gnu-objdump --d --S hello > out2.txt//反汇编解析

1

  1. objdump参数含义
  • --section=.text表示仅处理.text节的内容
  • --disassemble=main表示仅反汇编main符号的代码
  • --source表示显示汇编代码与源代码的对应关系
    简写：
  • -D反汇编所有的section
  • -d反汇编特定机器码的section
  • -S尽可能反汇编出源代码，尤其当编译的时候指定了-g这种调试参数时，效果比较明显,隐含了-d参数
  • -s显示指定section的完整内容。默认所有的非空section都会被显示。

Thinking 1.2 思考下述问题：

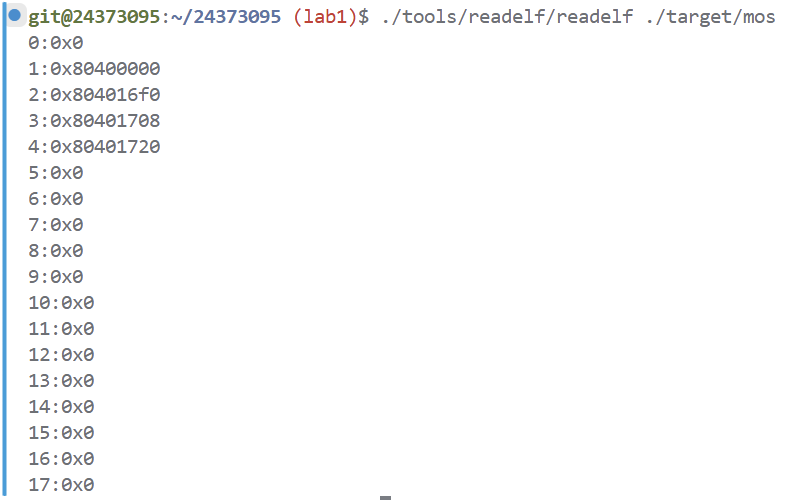

• 尝试使用我们编写的readelf程序，解析之前在target目录下生成的内核ELF文件。

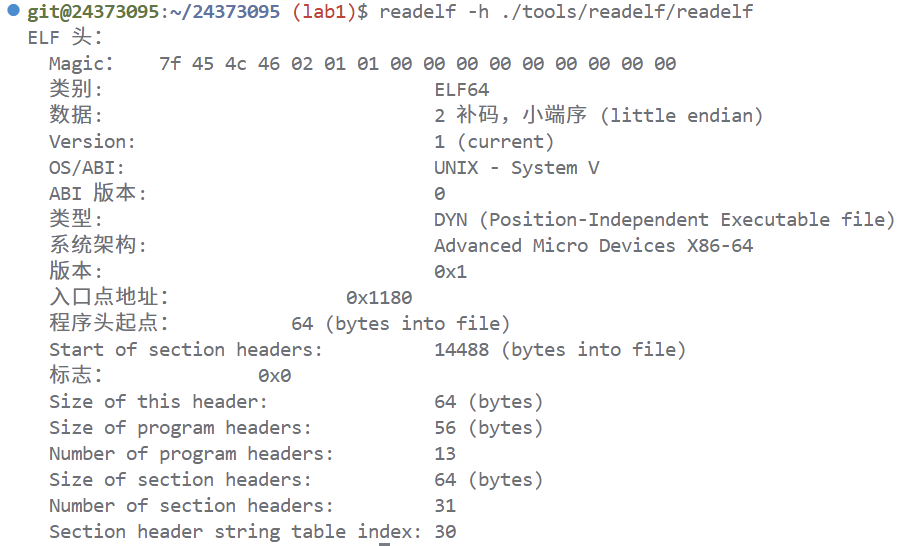

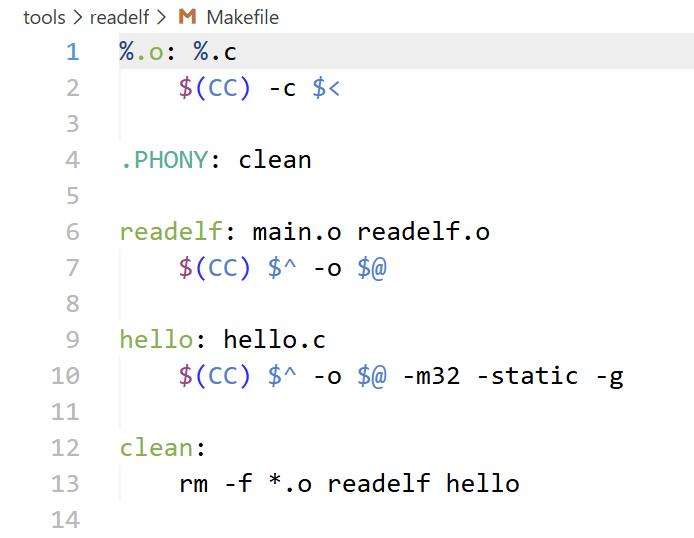

• 也许你会发现我们编写的readelf程序是不能解析readelf 文件本身的，而我们刚才介绍的系统工具readelf 则可以解析，这是为什么呢？（提示：尝试使用readelf-h，并阅读tools/readelf 目录下的 Makefile，观察 readelf 与 hello 的不同）

1
1
1
hello是静态的-static
1
我们实现的 ELF 解析功能是简化版，只支持较基础的 ELF 文件格式；而编译出的 readelf 本身通常是动态链接、甚至是 PIE，可执行文件类型和段/节结构都比静态链接的 hello 更复杂。
hello 使用 -static 后，不依赖动态链接器，ELF 中不会出现或较少出现 .dynamic、.interp、动态重定位等复杂内容，文件类型和布局是我们程序支持的情况，所以能够被解析。

在理论课上我们了解到，MIPS体系结构上电时，启动入口地址为0xBFC00000（其实启动入口地址是根据具体型号而定的，由硬件逻辑确定，也有可能不是这个地址，但一定是一个确定的地址），但实验操作系统的内核入口并没有放在上电启动地址，而是按照内存布局图放置。思考为什么这样放置内核还能保证内核入口被正确跳转到？（提示：思考实验中启动过程的两阶段分别由谁执行。）

  1. 需要启动的入口地址是bootloader的入口地址。bootloader将内核可执行文件拷贝到内存中，之后将控制权交给操作系统。

  2. 我们的实验支持加载ELF格式内核，启动流程被简化为加载内核到内存，之后跳转到内核入口。

    1. Linker Script 通过 lds 文件控制各段(包括内核)以及各节加载到我们预期的位置。与此同时kernel.lds规定了 ENTRY(_start) ，即把内核入口定为_start这个函数。
    1
    2
    3
    4
    5
    6
    7
    8
    9
      SECTIONS {
    . = 0x80010000;
    .text : { *(.text) }
    .data : { *(.data) }
    .bss : { *(.bss) }
    bss_end = .;
    . = 0x80400000;
    end = . ;
       }
    1. 我们通过设置 /init/start.S 中 _start 函数，就可以正确的跳转至 mips_init 函数:
      1
      2
      3
      4
      5
      6
      EXPORT(_start)
      .set at
      .set reorder
          mtc0    zero, CP0_STATUS
          li	sp, 0x80400000
          jal mips_init

难点分析

ELF 文件部分

1. Section 与 Segment 的区分

ELF 文件同时包含节（section）和段（segment）两种结构。
节用于编译和链接阶段，如 .text、.data、.bss；段用于程序加载和运行。

  • 实验中解析 ELF 时使用节表
  • 内核加载到内存时依赖段表

本质区别是：节描述“程序如何组织”，段描述“程序如何运行”。

建立总模型：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
ELF 文件
├── ELF Header（文件头，Elf32_Ehdr）
├── Section Header Table（节头表）
│   ├── Section Header[0]（Elf32_Shdr）
│   ├── Section Header[1]
│   ├── ...
│   └── Section Header[e_shnum - 1]
└── 各个 Section 的实际数据
    ├── .text
    ├── .data
    ├── .symtab
    ├── .strtab
    ├── .shstrtab
    └── ...

启动过程部分

1. 启动流程理解

实验中启动过程为：

ELF 文件 → QEMU 加载到内存 → 跳转入口地址 → 执行内核

  • 内核不是自己加载自己，而是由 QEMU 完成加载

2. Linker Script 的作用

kernel.lds 决定内核在内存中的布局，如 .text、.data、.bss 的位置。

  • 程序运行地址在链接阶段就已经确定，而不是运行时决定

3. _start 的作用

内核从 _start 开始执行，主要完成：

  • 清空 .bss
  • 初始化栈

  • 跳转到 mips_init

  • .bss 需要手动清零

  • 栈必须提前设置，否则无法执行 C 代码

4. 内核地址放置问题

内核被放置在 kseg0 区域，是因为该区域可以直接访问物理内存。

  • 如果地址设置错误，内核将无法正常运行

printk 函数部分

1. 不能使用 printf

printf 依赖 C 标准库，而内核尚未建立运行环境，因此需要自行实现 printk。

2. printk 的结构

printk 的实现分为三层：

  • printk：接口函数
  • vprintfmt：格式解析

  • outputk：逐字符输出

  • 输出过程涉及格式解析，而不仅仅是打印字符串

3. 可变参数机制

printk 使用 va_list 处理不定参数。

  • 根据格式符（如 %d、%x）正确提取参数类型

4. vprintfmt 的实现

主要过程包括：

  • 扫描格式字符串
  • 解析格式说明符
  • 输出对应数据
  • 处理宽度、对齐、填充等格式细节

实验体会

lab1

刚开始看指导书看得坑坑巴巴的，读代码也一头雾水，根本不知道该如何下手，但是捋清楚整个内核启动过程之后，完成补全代码的任务就很快了。
另外课下是用跳板机做的，来回切换非常方便非常丝滑，希望课上不会被卡住。

课上还是蛮简单的，给的信息非常充足，非常顺利地完成了exam和extra。

lab1-pre-exam

做起来还是非常简单的。其实就是将两个输出形式结合起来。在理解之后就非常快了。
